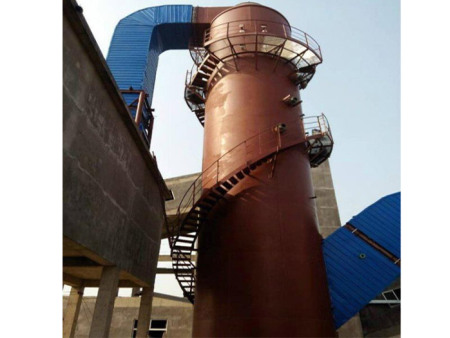

双碱法脱硫塔

一、工艺特点　　钙钠双碱法是先用钠碱性吸收液进行烟气脱硫，然后再用石灰粉再生脱硫液，由于整个反应过程是液气相之间进行，以免了系统结垢问题，而且吸收速率高，液气比低，吸收剂利用率高，投资费用省，运行成本低。
1、以NaOH(Na2CO3)脱硫，脱硫液中主要为NaOH(Na2CO3)水溶液，在循环过程中对水泵、管道、设备缓解腐蚀、冲刷及堵塞，便于设备运行和维护。
2、钠基吸收液对SO2反应速度快，故有较小的液气比，达到较高的脱硫效率，一般≥90%。
3、脱硫剂的再生及脱硫沉淀均发生于塔体以免塔内堵塞和磨损，提高了运行的可靠性，降低了运行成本。
4、以空塔喷淋为脱硫塔结构，运行可靠性高，事故发生率小，塔阻力低。
二、工艺原理
1、反应原理　　SO2吸收反应：Na2CO3＋SO2→Na2SO3＋CO2↑吸收剂再生反应：CaO＋H2O→Ca(OH) 2　　Ca(OH) 2＋Na2SO3＋H2O→2NaOH＋CaSO3＋H2O　
2、工艺流程烟气经烟道从塔底进入脱硫塔。在脱硫塔内布置若干层数十支喷嘴，喷出细微液滴雾化均布于脱硫塔溶积内，烟气与喷淋脱硫液进行汽液混合接触，使烟气中SO2和灰尘被脱硫液吸收、反应，达到脱尘除SO2的目的。经脱硫洗涤后的净烟气经塔顶除雾器脱水，经脱硫塔上部进入烟囱排入大气。脱硫循环液经塔内气液接触除SO2后，经塔底管道流入沉淀池在此将灰尘沉淀下来，清液经上部溢进入反应再生池，在池内与石灰乳液制备槽引来的石灰乳进行再生反应，再生液流入泵前循环槽补入Na2CO3，由泵打入脱硫塔顶脱除SO2循环使用。其中再生产出的CaSO3及烟气中过剩氧生成的CaSO4于沉淀池中沉淀分离。

三、工艺优势　　1、烟气系统　　烟气经烟道引风机直接进入脱硫塔。脱硫塔以空塔喷淋结构。设计空速小（4.0m/s），塔压力降小（≤600Pa），脱硫集中除尘、脱硫、排烟气于一体，烟气升至塔顶进入烟囱排入大气。
2、脱硫塔SO2吸收系统　　烟气进入脱硫塔向上升起与向下喷淋的脱硫塔以逆流式洗涤，气液接触吸收SO2。脱硫塔采用喷嘴式空塔喷淋，由于喷嘴的雾化作用，分裂成无数小直径的液滴，其总表面积增大数千倍，使气液得以接触，气液相接触面积越大，两相传质热反应，效率越高。因此化工生产中诸多单元操作中多采用喷淋塔结构，起到节能、造价低等优点。脱硫塔内碱液雾化吸收SO2及粉尘，生成Na2SO3，同时消耗了NaOH和Na2SO3。脱硫液排出塔外进入再生池与Ca(OH) 2反应，再生出钠离子并补入Na2SO3（或NaOH），经循环脱硫泵打入脱硫循环吸收SO2。在脱硫塔顶部装有除雾器，经除雾器折流板碰冲作用，烟气携带的烟尘和其他水滴、固体颗粒被除雾器捕获分离。除雾器设置定期冲洗装置，以防除雾器堵塞。
3、脱硫产物处理　　脱硫产物最终是石膏浆，具体为CaSO3、CaSO4还有部分被氧化的Na2SO4及粉尘。有潜水泥浆泵从沉淀池排出处理好，经自然蒸发晾干。由于石膏浆中含有固体杂质，影响石膏的质量，所以一般以抛弃法为高。排出沉淀池浆液可经水力旋流器，稠厚器增浓提固后，再排至渣场处理。
4、关于二次污染的解决　　以钠钙双碱法烟气脱硫可解决单一纳碱脱硫的二次污染问题。钠钙双碱法是以纳碱吸收SO2,其产物用石灰乳再生出纳碱继续使用，因钠钙双碱法能节省碱耗，又避免二次污染问题。有少量的Na2SO4不能够再生被带入石膏浆液中，经固液分离，分离的固体残渣进行回收堆放再做他用。溶液流回再生池继续使用，因此不会产生二次污染。
5、方案的特点　　以NaOH(Na2CO3)脱硫，脱硫液中主要为NaOH(Na2CO3)水溶液，在循环过程中对水泵、管道、设备缓解腐蚀、冲刷及堵塞，便于设备运行和维护。钠基吸收液对SO2反应速度快，故有较小的液气比，达到较高的脱硫效率，一般≥90%。
脱硫剂的再生及脱硫沉淀均发生于塔体以免塔内堵塞和磨损，提高了运行的可靠性，降低了运行成本。以空塔喷淋为脱硫塔结构，运行可靠性高，事故发生率小，塔阻力低，△P≤600Pa。
6、吸收SO2效率及主要影响因素　　PH值：PH值高，SO2吸收速率大，脱硫效率高，同时PH值高，结垢几率小，以免吸收剂表面纯化。
温度：温度低利于气液传质，溶解SO2，但温度低影响反应速度，所以脱硫剂的温度不是一个不变因素，取决于进气的烟气温度。
石灰粒度及纯度：要求石灰纯度≥95%，粒度控制Pc200~300目内。　　液浆浓度：控制在10~15%。
